スイス旅行ルート作成例

1.インターネットからスイス画像を取得

　Swiss Map Raster 1000 (Pixel Map)の「Swiss Map Raster 1000 (Pixel Map)　free」の右側ボタンクリック、スイス国画像を取得します。スイス国の投影説明はここに参照ください。

2.画像本体ファイル圧縮

　取得ファイルの中に画像本体ファイル「SMR1000_KHYP.tif」と位置ファイル「SMR1000_KHYP.tfw」を取り出し、作業フォルターへコピーします。

　ソフトInfanViewを使用し、画像本体ファイル「SMR1000_KHYP.tif」の形式から「SMR1000_KHYP.ecw」の形式へ変換します。この作業により拡大縮小の表示が速くなります。また、必要ファイル空間が小さくなります。

　或いは、InfanViewを使用し、画像本体ファイル「SMR1000_KHYP.tif」のLZW圧縮形式よりPackbits圧縮形式へ変更します。本ソフト付属ツール「TIFピラミット作成」で画像ピラミット作成します。この作業により拡大縮小表示が速くなります。tifファイルのLZW圧縮形式は投影情報とLZW圧縮情報と重複するために、必ずPackbits圧縮形式へ変更します。

3.画像をマップで表示

　本ソフトでマップ新規作成します。地理座標系投影系は「SwissのCH1903+/LV95」を選択し、SMR1000_KHYP.ecwを選び、マップ表示します。

　位置情報を正しく読み込むために、SMR1000_KHYP.tfwはSMR1000_KHYP.ecwと同じフォルターに置く必要です。本ソフト表示リストの「SMR1000_KHYP」を選び、マウス右ボタンを押して「ファイル属性表示」でecwファイル情報を表示します。中央マップを選択し、マウス右ボタンを押して「マップ投影情報表示」での投影系を確認できます。

図1.ecw圧縮画像ファイルの選択

図2.マップの投影系の選択

図3.新規作成の全情報

図4.画像マップの表示

図5.画像ファイルの確認

図6.マップ投影系の確認

図7.マップ投影系の情報

4.国境線の作成及び表示

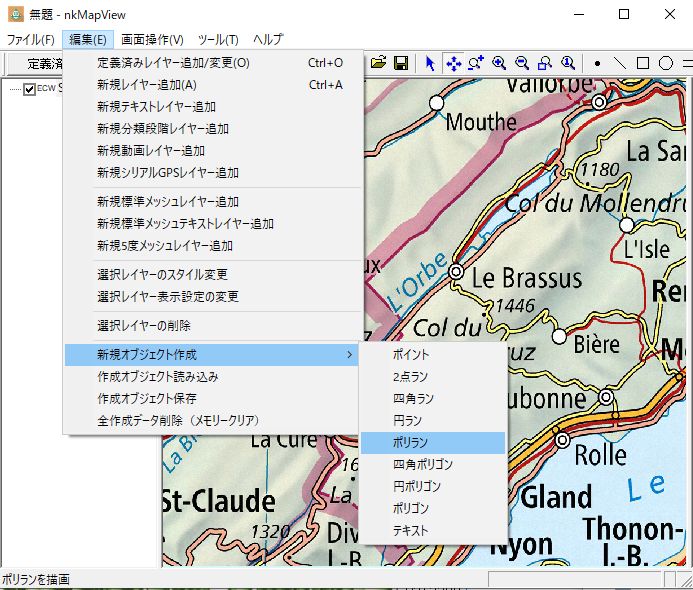

　ツールバーの「ポリランを描画」ボタンを押し、スイス国境線をなぞります。作業途中に移動ボタン、拡大縮小ボタンを押しながら線の描画作業をすることが可能です。ダブルクリックで描画が終了します。「編集」-「作成オブジェクト保存」によりSHPの形式で保存します。描画作業が終了時に「編集」-「全作成データ削除」でメモリーをクリアーできます。

　「編集」-「作成オブジェクト保存」によりXMLの形式でも保存できます。XMLファイルはテキストエディターで再編集し、再びメモリーに読み込むことが可能です。メモリー描画線幅、及び線色の変更はマップ設定のフォームで指定できます。

　「編集」-「作成オブジェクト保存」によりGPXの形式でも保存できます。保存時に緯度経度へ変換し、GPXファイルを保存されます。また、GPXファイルはメモリーに読み込むことが可能です。GPXファイルの緯度経度データーで再利用などが便利、SHPと同様に描画スタイル変更も可能です。

　SHPファイルは保存時にマップと同じ地理座標系投影系のデータを保存します。再度メモリーに読めませんが、描画スタイル変更できます。

　なお、線の描画作業について線幅及び線色は右ボタン「マップスタイル」設定で変更できます。作成したスイス国境線SHPファイルをマップへ読み込み、国境線スタイルで表示します。
