水深コンター図の作成

　日本海洋データセンターの500メッシュ水深データをコンター線を作成し、Shapeファイルへ変換します。

1.500M等深線データ：日本海洋データセンターJODC（Japan Oceanographic Data Center）の公開しているものを使用します。JODCのホームページの500mメッシュ水深というデータを用います。東京湾なら範囲139-141/35-36二つブロックデータをダウンロードします。Tokyowan.datとして保存.

2.GMT処理必要な環境の準備：

GMT(Generic Mapping Tool)をダウンロードします。GMT(Generic Mapping Tool)はハワイ大学で開発され、全世界で利用されているフリーのマッピングソフトです。バージョン5.4.4を使用します。

GawkのWindows版をダウンロードします。テキストファイルの処理を使用します。解凍してからawk.exeをデータ処理フォルターへコピーします。

3.水深間隔指定ファイルの準備、バッチファイルの準備

Windows版の処理バッチファイルTWTxtOut10.bat中身、C:\JODC500Mに置きます。

set input=Tokyowan.dat

set temp=temp.txt

set xyzfile=mean1s.xyz

set cptfile=topo.txt

set grdfile=Tokyowan.grd

set output=TokyowanMap.ps

REM 範囲/軸長さオプション

set Ropt=139.5/140.16/35.0/35.7

set Jopt=m45/26

REM blockmeanオプション

set Iopt=1s

REM surfaceオプション

set tension=0.4

set reso=1m/1m

REM grdcontourオプション

REM set cinit=1

set ctxt=cont10.txt

set Aopt=+f6t

set Txt=Out10.txt

REM pscoastオプション

REM set Bopt=g0.1a0.1f0.1:.:WeSn

REM 3列目、2列目、4列目の順で元ファイルから目的ファイルへ出力

awk "{print $3,$2,$4}" %input% > %temp%

REM ブロック平均 -R範囲 -I格子間隔s(秒)

gmt blockmean %temp% -R%Ropt% -I%Iopt% > %xyzfile%

REM 連続曲面グリッド元ファイル -R範囲 -I格子間隔s(秒) -G出力ファイル名 -T張力ファクタ0-1の間値

gmt surface %xyzfile% -R%Ropt% -G%grdfile% -T%tension% -I%Iopt%

REM コンター　元ファイル -J(m45/28：y軸1度は45cm、y軸1度は28cm) -Wペン幅 -C等値線間隔m -Af6t水深ラベルフォント6透明 -Nm単位

REM gmt grdcontour %grdfile% -J%Jopt% -R%Ropt% -W0.1 -C%ctxt% -A%Aopt% -Y4 -P -V -K > %output%

REM 地図描画 -B軸目盛間隔g0.1度/a0.1度ごと数字/f0.1度刻み -G陸地色(R/G/B)

REM gmt pscoast -R%Ropt% -J%Jopt% -B%Bopt% -Df -W0.2 -G255/204/51 -I10 -K -V -O >> %output%

REM コンター　元ファイル -C等値線間隔m -R範囲 -D出力ファイル

gmt grdcontour %grdfile% -C%ctxt% -R%Ropt% -D%Txt%

4.水深間隔指定ファイルcont10.txtの中身、C:\JODC500Mに置きます。

10 a 0

20 a 0

30 a 0

40 a 0

50 a 0

100 a 0

200 a 0

300 a 0

400 a 0

500 a 0

1000 a 0

1500 a 0

5.コマンドプロンプトを起動します。

>cd C:\JODC500M

C:\JODC500M>TWTxtOut10.bat

実行でメッシュ水深からコンター線へ計算処理します。出力結果はOut10.txtになります。

出力結果Out10.txtデータの中身

> 10 contour -Z10

140.16 35.1147634892 10

140.159722222 35.1148753372 10

140.159444444 35.1149873059 10

140.159412998 35.115 10

...

6.Out10.txtデータをShape線データーへ変換「ツール」-「Shapeファイルへ変換」-「CSV」でShape線へ変換します。属性データを指定する時に2番目の名前「DeepM」とタイプ「Integer」を変更してください。ほか属性には変換非選択してください。

変換設定、Shape線へ変換

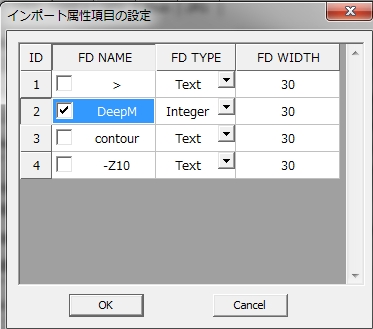

属性表設定、2番目の名前「DeepM」とタイプ「Integer」を変更

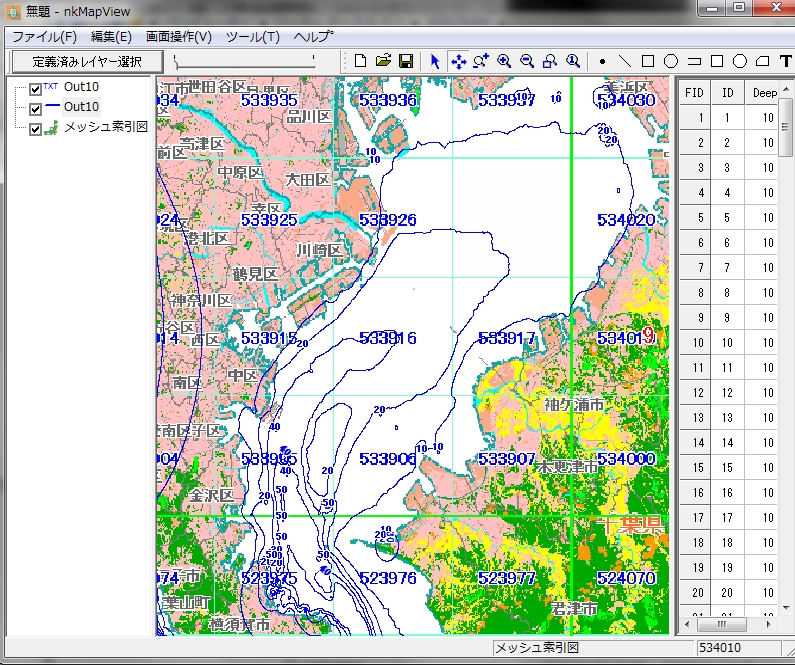

Shapeファイルの確認

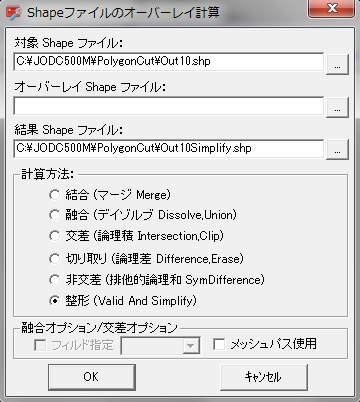

「ツール」-「Shapeファイルのオーバーレイ計算」の整形、陸地ポリゴンの整形

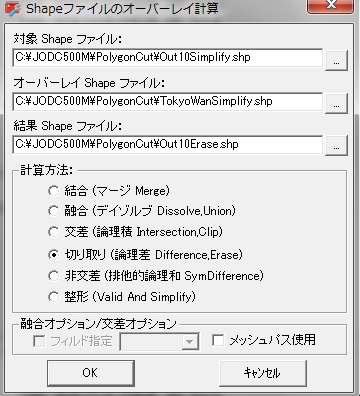

「ツール」-「Shapeファイルのオーバーレイ計算」切り取り実行

切り取ったファイルの確認
